一、應用范圍

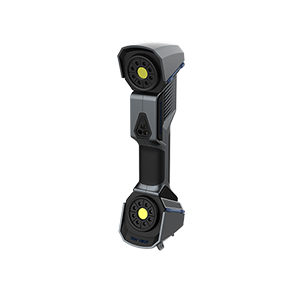

FreeScan UE作為FreeScan系列的藍色激光手持三維掃描儀，繼承“高精度”“穩定的重復精度”的標志性特點，同時著力于人體工學與輕量化的設備設計，握持設備操作更輕松，為汽車工業、交通運輸、航空航天、模具檢測、能源制造及機械制造等行業提供計量級的高精度檢測方案。
二、產品特點
1.計量級高精度
精度可達0.02mm，
體積精度0.02mm+0.04mm/m；
2.重復精度穩定
同一工件多次測量，結果一致性好。
穩定可靠，經得起考驗；
3.便攜輕巧
設備僅重750g，握持設備掃描更輕松，
有效避免長時間工作疲勞；
4.材質適應廣泛
無懼黑色、反光表面材質，
包容更廣泛掃描應用；
5.順暢高效
掃描幅面可達510*520mm，
更大視野帶來更流暢高效的掃描體驗；
6.簡單易用
友好的軟件界面，全流程掃描指導，
簡潔的軟件設置，讓新手快速掌握；
7.無縫對接檢測軟件
支持?jǐn)?shù)據一鍵導入到Control X
和verisurf inspect
提高檢測效率；
三、技術參數
|
FreeScan UE |
||
|
|
FreeScan UE7 |
FreeScan UE11 |
|
掃描模式 |
多線掃描、單線掃描 |
|
|
掃描精度 |
最高 0.02mm |
|
|
體積精度* |
0.02 mm + 0.04 mm/m |
|
|
體積精度（結合DigiMetric）* |
0.020 mm + 0.025 mm/m |
|
|
掃描速度 |
860,000 點/秒 |
1,350,000 點/秒 |
|
基準工作距 |
500 mm |
|
|
掃描景深 |
300 mm - 700 mm |
|
|
最大掃描范圍 |
510 mm × 520 mm |
|
|
空間點距 |
0.05 mm ~ 3 mm |
|
|
光源形式 |
14線+1線藍色激光 |
22線+1線藍色激光 |
|
光源類別 |
Class Ⅱ（人眼安全） |
|
|
傳輸方式 |
USB 3.0 |
|
|
設備大小 |
298mm × 90mm × 74.5mm |
|
|
設備重量 |
750g |
|
|
輸入電壓/電流 |
DC：12 V，5.0 A |
|
|
工作溫度 |
-20°C ~ 40℃ |
|
|
工作濕度 |
10% ~ 90% |
|
|
認證 |
CE，F(xiàn)CC，ROHS，WEEE，KC |
|
|
數據兼容軟件 |
3D System（Geomagic Solutions）、InnovMetric Software（PolyWorks）、Dassault Systemes（CATIA V5和SolidWorks）、PTC（Pro/ENGINEER）、Siemens（NX和Solid Edge）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）等 |
|
|
電腦配置 |
系統：Win10，64位；顯卡：NVIDIA GTX/RTX系列，GTX1080及以上； |
|
注：*體積精度是指3D數據精度與物體尺寸之間的關系，每100cm精度降低0.04mm；結合DigiMetric時，每100cm精度降低0.025mm。上述指標描述通過標志點拼接測量球心距得出。
