Products尺寸、輪廓、形狀測量 二次元測量儀
主要特征
一、主機
1、儀器機身.儀器立柱和以前工作臺都是用天然(濟南青)----00級花崗石制造,有穩定性好不變型硬度高等。
2、X Y Z三軸馬達為全進口伺服馬達，運行速度快。定位精度準。運行聲音小。
3、導軌為日本TBIP級精度高穩定性好。
4、相機為美國2000線高清晰工業相機，清晰度好測量精度高。
5、鏡頭為美國高清晰工業鏡頭。
二、Inspect3D軟件特點
1.簡單友好的界面：
主要及常用功能被以按鈕形式放在主界面，易于熟悉掌握，用戶只需簡單的點擊和拖拽鼠標，即可完成幾乎所有測量。
2.強大的幾何測量功能：
可對點、線、圓弧、圓、矩形、橢圓、鍵槽（腰型特征）、開曲線、閉曲線、平面、圓柱、圓錐、球等幾何元素進行測量。
3.強大的尋邊功能：
能夠抓取很弱的邊緣，可任意設定尋邊方向，避免尋邊錯誤，可靈活設置尋邊參數，去除雜點及毛邊影響。
型號規格
|
名稱 |
型號 |
外形尺寸 |
|
自動影像儀 |

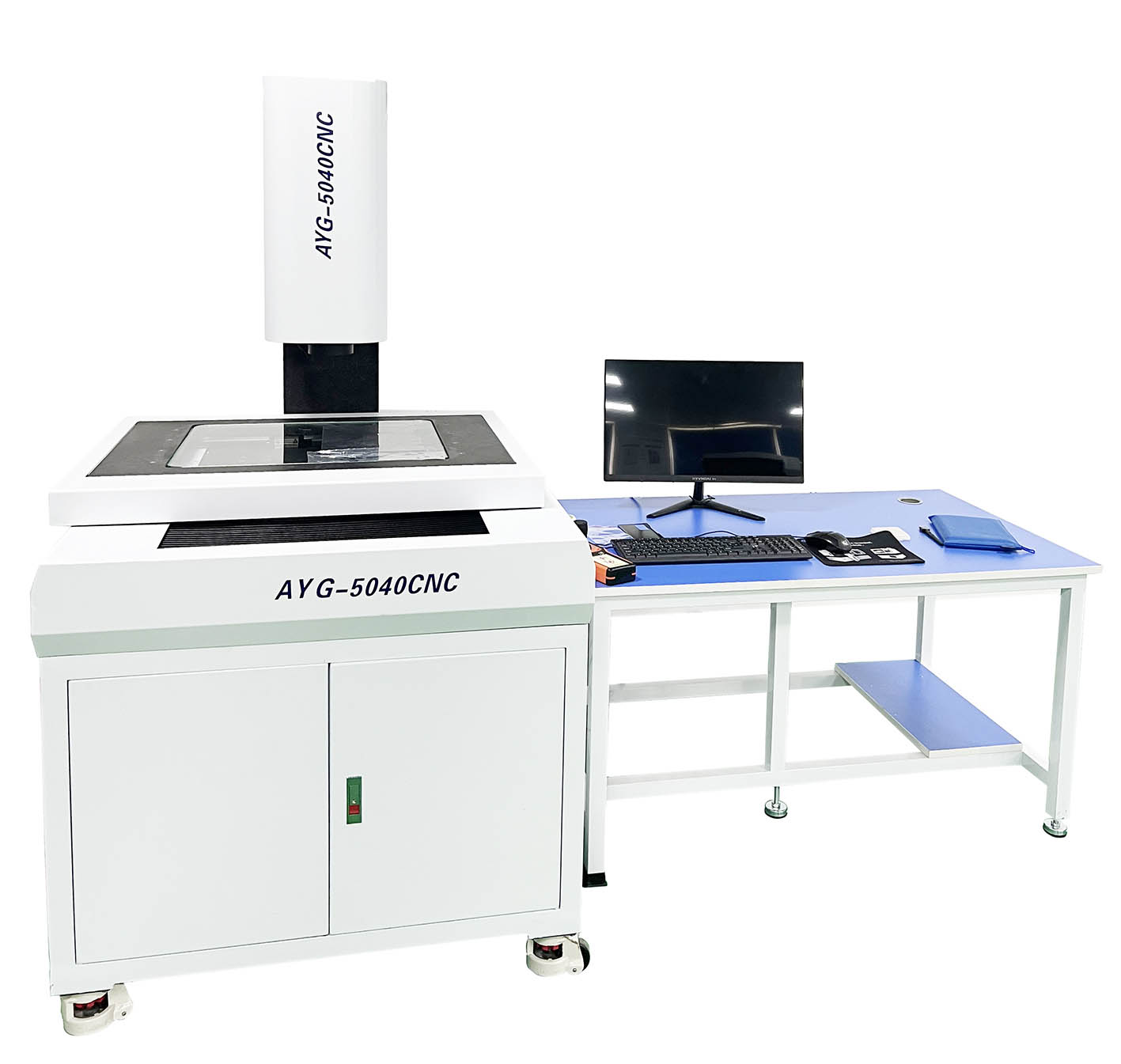

AYG-5040CNC |
1340*900*1660 |
|
自動影像儀 |
AYG-4030CNC |
1035*70*1660 |
|
自動影像儀 |
AYG-3020CNC |
940*720*1660 |
|
機臺配置 |
1、儀器機身 |
00級天然花崗巖底座、立柱、工作臺 |
|
2、玻 璃 |
高精密光學玻璃 |
|
|
3、表面光源 |
四環八分區LED表面冷光源 |
|
|
4、底燈光源 |
LED平行輪廓冷光源 |
|
|
5、影像采集卡 |
SV2000E高清視頻卡 |
|
|
6、CCD |
美國TEO高分辨率CCD攝像機2000線 |
|
|
7、鏡 頭 |
美國高清晰度手動變倍 鏡頭（放大倍率25X-225X） |
|
|
8、傳動方式 |
高精密級靜音絲桿 |
|
|
9、導 軌 |
TBI高精密級靜音直線導軌 |
|
|
10、精準測量軟件 |
專業精準3D影像測量軟件 |
|
|
11、運動控制卡 |
德國hd控制器系 |
|
|
工作臺 |
運動行程(mm) |
X:300 Y:200 |
|
調焦行程(mm |
(Z軸)200 |
測量部件
|
電路板 |
觸控芯片 |
硅膠齒輪 |
機器人零件
|
|
LED板 |
端子插頭 |
電子元件 |
電感器 |
