一、產品介紹

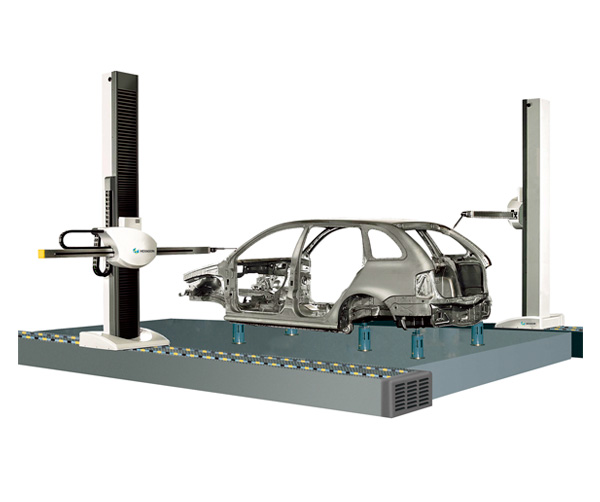

Toro懸臂式三坐標測量機屬于通用型懸臂三坐標測量系統，其分為Performance和Avandage 兩種機型，性能指標依次上升。測量機三軸均采用高精度雙直線導軌，4滑塊結構。另外，X向導軌長度可按照客戶要求進行加長，并可提供4臂選項配置，供用戶選擇。
二、技術特點
1.采用計機輔助設計和有限元分析(FEA)技術，實現了機器結構的優化，使得TORO 具有輕質且堅固的機身、實用且功能強大，從而顯著縮短安裝和維護時間；
2.每個軸均采用高承載的電機和強健的齒輪齒條傳動系統，確保傳動平穩，以及無滑動的重復定位；
3.水平臂測量所特有的開敞式結構，為工件的上下料和裝夾提供了足夠的便利；
4.每個軸均采用高精度循環球式雙直線導軌，能夠在工業環境應用中確保機器的穩定性和功能的可靠性；
5.先進的幾何誤差圖形和線性溫度補償系統，保證了車間環境中的測量精度；
6.Z 軸導軌采用風琴罩保護，避免了外界環境的污染；
7.可支持各種觸發和非接觸光學測頭，為各種計量應用提供了優化的精度、效率和方法；
8.模塊化設計技術，方便進行配置，從而將測量機的靈活性和可編程特性與測量工具的速度和簡易操作功能相結合。
三、產品參數
|
型號 |
行程范圍 |
外型尺寸雙臂 |
||
|
Advantage |
Performance |
|||
|
Toro |
40.16.21 |
4000×1600×2100 |
5160×8004×3377 |
4740×8004×3377 |
|
60.16.21 |
6000×1600×2100 |
7160×8004×3377 |
6740×8004×3377 |
|
|
70.16.21 |
7000×1600×2100 |
8160×8004×3377 |
7740×8004×3377 |
|
|
40.16.25 |
4000×1600×2500 |
5160×8004×3777 |
4740×8004×3777 |
|
|
60.16.25 |
6000×1600×2500 |
7160×8004×3777 |
6740×8004×3777 |
|
|
70.16.25 |
7000×1600×2500 |
8160×8004×3777 |
7740×8004×3777 |
|
|
40.16.30 |
4000×1600×3000 |
5160×8004×4277 |
|
|
|
60.16.30 |
6000×1600×3000 |
7160×8004×4277 |
|
|
|
70.16.30 |
7000×1600×3000 |
8160×8004×4277 |
|
|
E0：自16 μm起
