產品中心
Products尺寸、輪廓、形狀測量 三坐標測量儀
一、應用范圍
主要用于機械、汽車、航空、家具、工具原型、機器等中小型配件、模具等行業中的箱體、機架、齒輪、凸輪、蝸輪、蝸桿、葉片、曲線、曲面等的測量，還可用于電子、五金、塑膠等行業中，可以對工件的尺寸、形狀和形位公差進行精密檢測，從而完成零件檢測、外形測量、過程控制等任務。
二、產品介紹

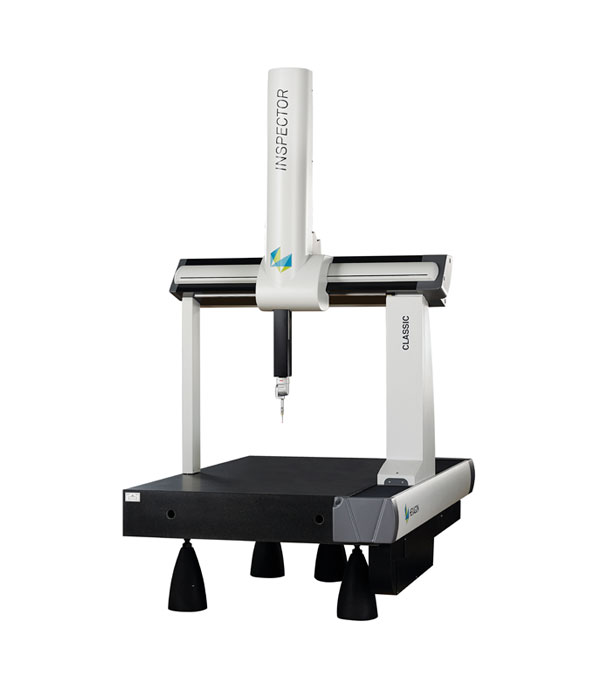

INSPECTOR系列測量機為�？怂箍等腴T級橋式三坐標測量機，其分為Classic和Performance 兩種型號，INSPECTOR 系列測量機可適用于眾多行業的尺寸質量控制。INSPECTOR測量機可配置多種測探系統，既可以支持常用的點觸發測量，也可以選擇配置掃描測頭進行不間斷連續掃描測量（Performance機型）。
三、產品特點
1.獲得專利的X 向“精密三角梁”設計增強了整機的剛性質量比，從而提高了測量的精度和運行的穩定性。
2.厚重穩固的花崗石工作臺減少了振動帶來的響。
3.燕尾式導軌整體加工在花崗石平臺上(該技術獲得專利)，提高了機器的精度和重復性。
4.電機遠程放置減少了移動質量，提高了速度，也避免了電機發熱對機器性能帶來的影響。
5.獲得專利的氣動平衡設計，提高了機器的測量性能。
6.采用先進的高分辨率金質光柵尺，其熱膨脹系數獲得PTB認證；
四、產品參數
|
型號 |
行程范圍（mm） |
外形尺寸（mm） |
|
06.08.06 |
600×800×680 |
1150×1623×2638 |
|
06.10.06 |
600×1000×600 |
1150×1823×2658 |
|
08.10.06 |
800×1000×600 |
1350×1823×2658 |
|
08.12.06 |
800×1200×600 |
1350×2023×2658 |
|
10.12.08 |
1000×1200×800 |
1550×2177×2936 |
|
10.15.08 |
1000×1500×800 |
1550×2477×2946 |
|
10.21.08 |
1000×2100×800 |
1550×3077×2946 |
|
12.15.10 |
1200X1500X1000 |
1838X2896X3407 |
|
12.22.10 |
1200X2200X1000 |
1838X3596X3407 |
|
12.30.10 |
1200X3000X1000 |
1838X4396X3437 |
|
15.22.10 |
1500X2200X1000 |
2138X3596X3407 |
|
15.30.10 |
1500X3000X1000 |
2138X4396X3430 |
|
15.22.12 |
1500X2200X1200 |
2139X3596X3807 |
|
15.30.12 |
1500X3000X1200 |
2139X4396X3837 |
E0：自2.2 μm起
